3LPE покрытый трубопровод соединительное тепло сокращаемый рукав 15-20Mpa

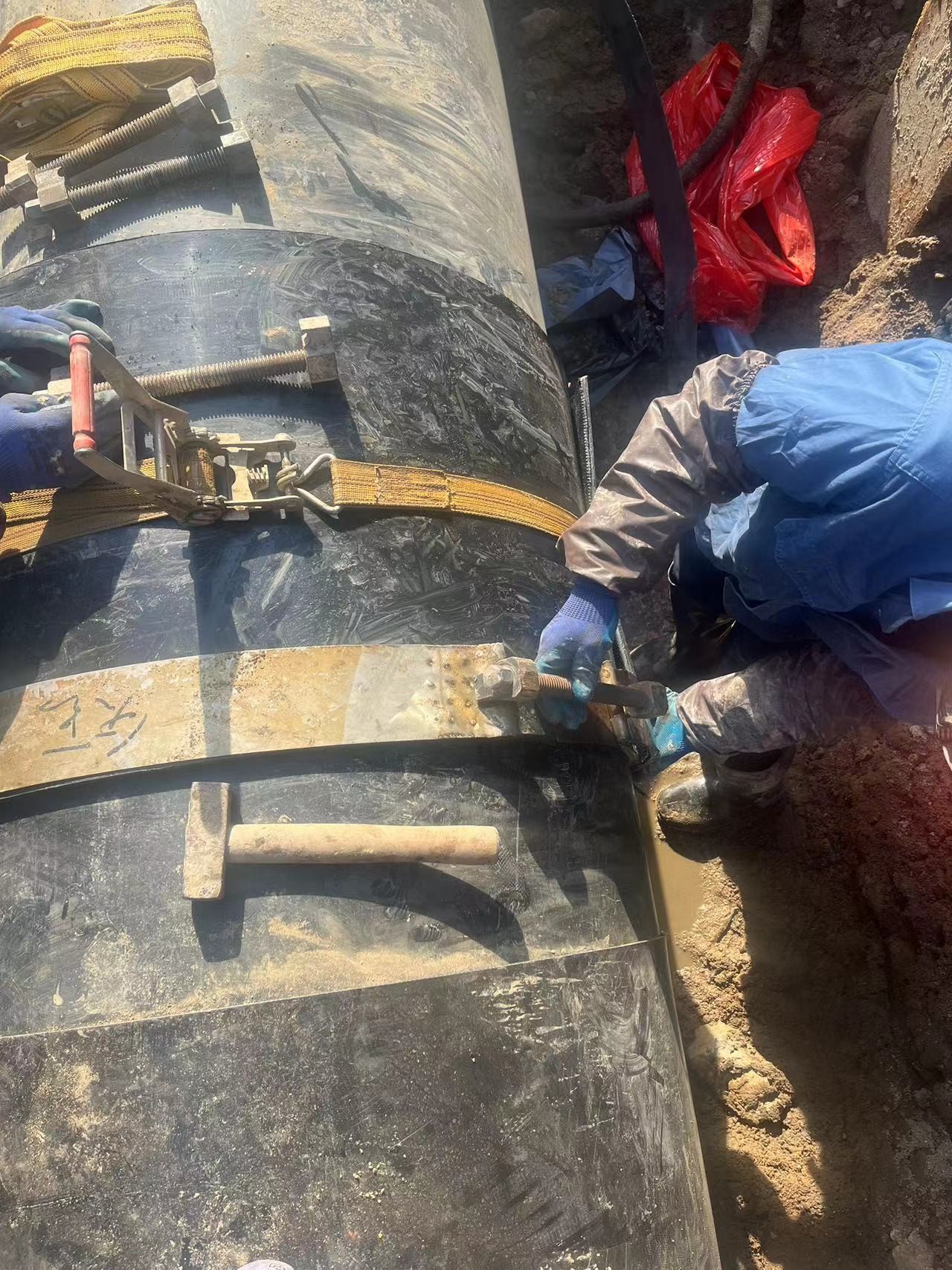

Переключите теплоотражающее рукав в центральное положение при соединении и вынесите изоляционный материал.сделать его полностью сократить и затем расширить нагрев на оба конца соответственно. обратите внимание на равномерный огонь. после того, как все сжатие завершено, перегреть неровную поверхность, чтобы сделать ее полностью плоской. после того, как общее нагревание завершено,Снизить пламя и нагреть снова, чтобы сделать горячее плавление клей полностью перевалитьВо время нагрева используйте ролик давления, чтобы несколько раз прокрутить соединение, сосредоточившись на прокрутке термоядерного круга для устранения пузырей воздуха.
Особенность
1Быстрая скорость сжатия.
2. хорошая водонепроницаемость,
3 хорошие антикоррозионные характеристики,
4.долгий срок службы, удобный транспорт и быстрое строительство.

2. 3слойные волокна

Укрепленная PE термосжимаемая лента (рукав) состоит из переплетённой полиэтиленовой спины, среднего слоя волокна и специального теплоплавильного клея.3-слойный усиленный рукав дает лучшее соотношение сжатияОн устойчив к коррозии, износу, ударам, ультрафиолетовым лучам и старению, его легче управлять.
Область применения
Он в основном используется для полой стеновой спиральной трубы, гофрированной трубы и металлически усиленной гофрированной спиральной трубы и т. Д.

Процедура испытания
1Очистите стальную трубу и разогрейте ее на огне до 80 градусов.oC
2. Окрасить стальную трубу с помощью праймера (смешанного с A&B)
3. Огонь нагреть тепло уменьшает рукав, будьте внимательны, чтобы начать нагревать с середины рукава, но действовать сверху и вниз, и постепенно перейти от середины к двум сторонам рукава,чтобы вывести воздух из рукава, после окончания нагрева, хороший результат заключается в том, что на краю рукава около 1-2 мм горячего клейкого раствора.
Результат испытания
1Результат теста после охлаждения около 40 минут.
Устойчивость кожуры к праймеру превышает 100 Н на 2 см (до конца пружинного баланса).7oC
Соклей: пол-половина.
2Результат теста после охлаждения около 24 часов.
Устойчивость от очистки к праймеру составляет более 172 Н на 2 см при комнатной температуре около 30.7oC
Соклей: пол-половина.
3Результат испытания после охлаждения около 24 часов.
Прочность очистки от праймера составляет более 9,2 кг/90 Н на 1 см при комнатной температуре около 30.7oC
Соклей: пол-половина.
